ATMOS Wave Flow管線洩漏即時檢測系統

# 第11期

ATMOS Wave Flow管線洩漏即時檢測系統

ATMOS國際公司在1988年轉移Shell殼牌石油研發技術,成為成功的管線測漏糸統的最大供應商。ATMOS在世界上,已經超過55個國家的700多條管線的成功安裝實績。安裝的管線項目歸類如下:包括原油、成品油、化工原料、軍用機場、天然氣等。

ATMOS是在世界上成功運轉洩漏檢測產品最多的公司,市佔率超過50%。Atmos Wave Flow是ATMOS公司2009年發表最先進的洩漏檢測軟體,已經經過超過150次實際洩漏的檢測。其測試的管線包括原油、成品油、化學品、天然氣、水、多批次管線等。

Atmos Wave Flow洩漏檢測軟體,綜合了音波、稀疏波、流量平衡、模擬仿真和3D圖形處理分析等多種方法的原理,符合2007年9月頒佈的API1130的國際標準。該軟體對壓力感測器上的信號進行數學處理,可以大大提高洩漏檢測軟體的檢測性能和降低誤報警率。

演算法基於電腦系統對於管道壓力變化的分析。在管道發生突然洩露時,由於洩漏部位會產生一個向上游或下游傳播的稀疏波。稀疏波檢測定位通過安裝在管道兩端的壓力感測器採集壓力的信號,根據稀疏波的梯度特徵和壓力變化率,利用信號相關處理方法就可以確定洩漏程度和洩漏位置。

基於先進的硬體和軟體的研發技術,通過多年的產品開發以及對傳統方法的研究,Atmos Wave Flow將傳統的基於壓力/聲波法的洩漏檢測系統性能提升到一個新的階段。它可以通過兩端壓力感測器所檢測到的壓力變化的信號從而檢測出整條管道的波陣面。系統使用3種複雜的演算法過濾噪音,同時將模擬量信號生成3D的模式用於區別洩漏/偷盜油所產生的壓力變化與正常工況和瞬態工況所產生的壓力變化的不同。量的測試和現場的評估證實Atmos Wave Flow可以在瞬態工況下正確的區分洩漏開始、偷盜油開始/停止。Atmos Wave Flow系統性能已經在大量的管道各種工況下經過嚴格的測試並被證實。

AWAS-3是直接採集現場資料的收集器,並在本地進行濾波和降噪的處理。通過數據採集裝置AWAS-3將本地信號處理完畢後,通過網路上傳至洩漏檢測中心站伺服器,從而準備資料以備Atmos Wave Flow系統對信號進行分析。泵和其他外界壓力信號的影響會在第一步就從系統中移除。如圖表1

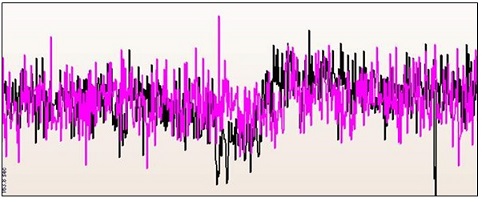

圖表1:  包含洩漏的原始壓力信號

圖表2系統處理後的信號

通過AWAS-3資料收集單元處理的原始資料信號,Atmos Wave Flow通過將管道兩端的信號合併分析,生成3D(壓力、時間、位置)壓力圖形。見下圖

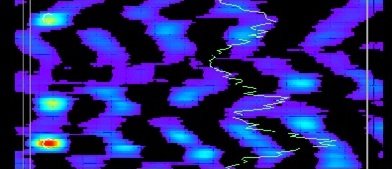

圖表3D壓力/時間/位置圖形,白圈內為洩漏點

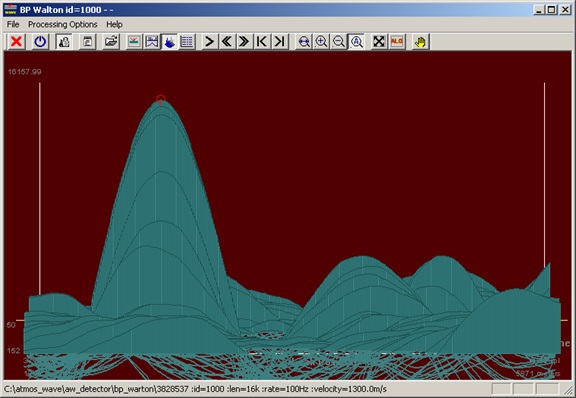

圖表4.  3D圖形介面

通過軟體的分析,判斷出壓力波的傳播方向以及聲波的變化強度,從而生成洩漏報警,並且確定洩漏位置。在報警時間發生之後,Atmos Wave Flow軟體將報警資訊通過OPC協定傳遞人機界面進行顯示。

典型的Atmos wave flow性能如下:

•    2-5分鐘內即時檢測洩漏;

•    在非兩相流流體管道檢測到的的精度小於額定流量的1%;

•    根據洩漏時的狀況和工況的不同,洩漏定位精度為+/-100m-400m。

如果現場安裝有流量計,在Atmos Wave Flow系統中,流量表直接連接到現場的資料獲取單元中,可以提供以下特性:

•    6個不同的使用者可配置的洩漏檢測時間;

•    在使用者配置的時間範圍內進行品質或流量平衡的計算;

•    報告不同時間內的流量不平衡量;

•    檢測緩慢發生的洩漏

根據現場的儀錶安裝情況,現場設備與安裝示意圖如下圖。現場所有的壓力感測器均需要安裝/更換Atmos推薦的壓力感測器。流量計則可使用業主即有之流量計。
