資料中心光纖偵溫安全防護系統 技術規格書
DTS光纖偵溫設備工程規範
1.通則
1.1 本章概要
本章在規範光纖溫度探測系統設備之設計、製造、供應、安裝、試驗、保證等要求。
1.2 工作範圍
1.2.1 光纖偵溫系統(Distributed Temperature Sensor, DTS)
構成本系統所必備者,若屬本系統功能上或完整性上所必需而本章未述及者,承包商亦應一併
供應且已含於契約總價。
1.2.2 本案施工區域: 機房內各伺服器機櫃內、機房天花板、高架地板、電力線路槽架。
1.3 資料送審
1.3.1 承包商必須於採購前提送原供應廠商之設備型錄、規範、技術資料、安裝詳圖、纜/線佈設圖
等圖面及資料一併送審查單位審查,經審核認可後,始可開始採購設備及安裝。
1.3.2 承包商必須於設備安裝前提供下列資料︰
(1) 承包商須提供經UL或JIS或LPCB或Vds認證,並提出有關證明文件於得標後併同技術資料送
審。
(2) 承包商應於設備進場時提出製造廠所開具之出廠檢驗報告等,經使用單位認可後方可使用於
本工程。
(3) 如採用外貨時,須提供進口證明及授權證明。
(4) 原廠製造年份證明,保固年限證明。
1.3.3 承包商必須於驗收前提供如下文件︰
(1) 系統操作手冊及測試方式,步驟及表格。
(2) 系統架構圖、系統維護手冊。
(3) 系統硬體手冊技術文件。
(4) 工程相關之施工圖,如安裝圖、平面佈置圖及管線配置圖等。
1.3.4 承包商應於驗收之前,備妥設備詳細施工圖,設備型錄一式4份以及操作維護說明書一式4份裝
訂成冊送交審查單位。
1.4 品質保證
1.4.1 須符合本章節之規定。
1.4.2 光纖偵溫主機需通過UL或FM及Vds國際法規標準認證之設備,並提出有 關證明文件,設備銘
牌須有認證字號標示。
1.5 運送、儲存及處理
1.5.1 交運之產品應有妥善之包裝,以避免運送過程中造成損壞或變形,產品及包裝應有清楚之標識
,以便辨識廠商名稱、產品、產地、型式。
1.5.2 承包商須將裝置設備儲存於清潔、乾燥與安全之場所,並須以防止損壞之方式管理產品。
2. 產品
2.1 系統組成
2.1.1 光纖偵溫系統(Distributed. Temperature Sensor, DTS)
(1) 偵測單元-偵溫光纖
光纖偵溫纜線安裝固定設於太陽光電板底部,遇有不可穿越之障礙物時光纜需繞行通過,不
可接觸障礙物,承商須提供光纜安裝配置詳圖。
(2) 光纖偵溫主機(DTS)
光纖偵溫主機為獨立架構,配置於機櫃內,經由DTS主機顯示各相關數值及圖表,透過網路
通訊協定介面將溫度、異常位置等相關監控所需之資訊,傳送至中央監控系統彙整,以進行
相關設施之監控與連鎖功能控制。通訊介面支援ModBusRTU或ModBusTCP或TCP/IP或
SCPI之通訊協定,以便於上位層監控系統及火警受信總機通訊整合。
(3) DTS伺服主機 (選購項)
可修改DTS主機圖面。規劃警報管理之警報看板欄位,將其警報點,位置所在,裝置名稱,
時間與等級等警報訊息顯示於看板上,並可利用上述各參數進行排序。修改系統點名稱,如
時間、日期、系統警報、使用者及權限等級,等各項DTS主機系統內部參數。
2.2 一般要求
2.2.1 光纖偵溫系統應至少具有下述功能:
(1) 為確保系統量測精確及長期穩定之運轉,系統應具有自我校正和偵錯能力。
(2) 為避免不同光纖接續影響量測精度,系統需具備至少250個以上校準分區功能,即使使用不
同廠家的光纜也能夠得到準確的測量結果。
(3) 雷射發射之功率須被控制在外露時確保人體安全之範圍,雷射發射器須之衰減亦須被控制
在微小緩慢之範圍,不可影響系統正常之量測壽命,雷射發射器之MTBF至少需達25年以
上。
(4) 主機應提供系統狀態顯示與區域警報輸出信號等功能。
(5) 光纖偵溫系統,需具備溫度感測光纜備援功能架構設計,當溫度感測光纜中間斷裂或故障
時,光纖偵溫系統DTS仍須維持測溫功能正常。
(6) 火警警報觸發後將相應正確之光電板警報訊號,透過工業標準通訊協議傳送至遠端中央控
制系統或滅火設備系統,並啟動往對應之光電板進行應變措施。
(7) 系統警報可自DTS主機畫面中或遠端中央控制系統進行復歸,並須記錄使用者在警報事件
過程中之操作紀錄︒
(8) 為確保系統穩定運轉及不受病毒感染,DTS主機得不採Windows之作業環境且必須為非
PC-BASE架構之產品︒
2.3 設計要求
2.3.1 光纖偵溫主機(DTS)
(1) 具溫度異常警示,可指示異常位置、距離及溫度,主機應提供下列資訊:
A. 全段溫度記錄(應含即時與歷史溫度記錄)。
B. 時間戳記。
C. 警報事件記錄。
D. 區域溫度值。
(2) 警報功能:
A. 不同分區內可設定不同的溫度警報設定值及警報型態。
B. 可程式設定250(含)以上分區報警。
C. 可程式設定警報溫升速率、最高溫度及溫度偏差之警報條件。
D. 可程式設定定溫報警、溫升率、溫度偏差參種條件的組合。
E. 最高溫度、一段報警值、二段報警值及分區長度可調整。
(3) 須可連接外部電腦應用程式,並顯示實際測量之溫度。
(4) 通訊介面為ModBus RTU或ModBus TCP或TCP/IP。
(5) 量測性能要求
A. 偵測距離:偵測距離:2kM(含)以上。
B. 最小空間解析度:1.0 m(含)以下。
C. 最小取樣間隔 :1.0 m(含)以下。
D. 量測週期時間: 1-5 Sec/ channel(含)以下。
E. 操作溫濕度: -10 ~60 ℃,95%。
F. 溫度解析度:0.1℃ (含)以下。
G. 溫度精確度:≦± 0.5℃ (含)以下。
(6) 至少具4組光耦合光纖輸入接口,。
(7) 至少內建50組(含)以上乾接點輸出警報。
(8) 面板具通訊、警報(火警及斷纖)、警報通道、警報位置顯示功能。
(9) 須符合VDS EN54-22 Class A1N、A2N。
(10) 須提供符合UL或FM或Vds署國際消防標準之證明文件作為竣工文件。資安考量本主機不得
使用大陸製品。
2.3.2 19”機櫃
(1) 符合ANSI/EIA RS-310-C標準規格,含風扇、插座組、前後網門附鎖、活動輪等配件。
(2) 機櫃尺寸:至少41U(H)×600(W)×750(D)mm(含)以上。
(3) 本箱體之設計,須使維護人員更換內部元件時,手指或身體其他部位不會有接觸活電之危
險存在。
(4) 蜂巢式通風門,隱藏式門鎖。(無需工具即可裝卸)。
(5) 具有安規認證。
2.3.3 工業級乙太網路交換器
(1) 單機至少提供4(含) 個以上10/100/1000 Base-T(X)埠,並遵照IEEE 802.3規格。
(2) 單機至少提供1 (含) 個以上100/1000 Base SFP埠。
(3) 工作溫度範圍-40~70°C(含)以上。
(4) 工作濕度5 to 95% 。
(5) 須符合下列抗電磁干擾規範:FCC Part 15 Class A。
2.3.4 DTS 主機監控軟體
(1) 測量模式設定: 取樣長度設定。顯示溫度的準確度小數點位數設定。連接光纖的實際長度設
置及測量範圍設定。
(2) 測量時間設定: 各光纖通道測量時間和使用狀態設定可開啓或暫停設定。
(3) 斷纖警報設定: 設定監控光纖長度。斷纖警報啟動或關閉。
(4) 溫度警報設定: 第一段溫度警報設定值,點第二段溫度警報設定值,警報溫度的上限值,低
溫警報設定值,溫度變化率警報的設定值Rate(°C/min) ,平均溫度偏差值(峰值溫度相對於
區域平均值的值)。
(5) 區域設定: Zone :可命名各區域編號或名稱,該區域所屬的光纖通道,該區域使用的警報
型態,區域的起始位置(m) ,區域的結束位置(m) ,當警報事件產生時要作動繼電器位置介
面,各區域ready成暫停隔離設定。
(6) 圖表: DTS在測量感測光纖溫度時,顯示被監控的通道信號圖形顯示溫度曲線。可將原始數
據曲線疊加在同一張圖上。具備平移、Zoom in, Zoom out 縮小和放大功能。
(7) DTS 將所有警報和故障信息記錄在內部。可以歷史記錄下載或顯示。記錄類型分為 Fire
Alarm, Fault, All 火警、故障和全部。顯示所選記錄。
(8) 系統測試: 警報指示燈器測試。系統自我故障測試。雷射光源測試
(9) 內建系統點名稱,如時間、日期、系統警報、使用者及權限等級,方便知道目前系統內部
各項資訊。
2.3.5 可繞式溫度感測光纜
(1) 型式:
內層具備螺旋鋼帶鎧裝及金屬編織網結構,以增加高抗拉性及高抗壓性,防止外力破壞外
部層為低煙無鹵披覆。
(2) 光纖芯線50/125 μm 或62.5/125 μm (multimode),需具備最少2芯光纖。
(3) 最大允許拉力:長期200 N ; 短期300 N。
(4) 最大允許抗壓力:長期3000 N/10cm ; 短期5000 N/10cm。
(5) 操作溫度至少須達 - 10 to 85°C。
(6) 彎曲半徑:20D。
2.3.6 DTS系統伺服主機 (Option, 有中央控制圖控系統可省略)
(1) 工業級電腦,主機為19”機架式,內建顯示晶片。
(2) CPU:搭載4核 3.1GHz (含)以上處理器。
(3) RAM:DDR4 8GB (含)以上。
(4) 硬碟:提供1個2TB (含)以上的HDD。
(5) 網路介面模組:2 組10M/100M/1000M Ethernet 介面。
(6) 作業系統:支援Windows 10 (含)以上。
(7) 18吋(含)以上LED 顯示螢幕,解析度至少1920×1080(含)以上。
(8) 防毒軟體2年。
(9) 圖控應用軟:
A. 提供全洞道內各分區之平均溫度、最高溫度、最低溫度數值。
B. 圖控顏色表示全泂道內沿線溫度、地理位置。
C. 警報管理看板,當警報產生時,立即將其警報點,位置所在,時間與警報訊息顯示於
看板上。
D. 資料儲存利用 MICROSOFT ACCESS或SQL建立資料庫, 進而建立報表及資料庫管理。
E. 自動推播功能,發生警報主動向中央控制系統通報或e_mail或簡訊推撥。
F. 人機介面須為中文化。圖控軟體須正版授權。
3. 系統架構說明

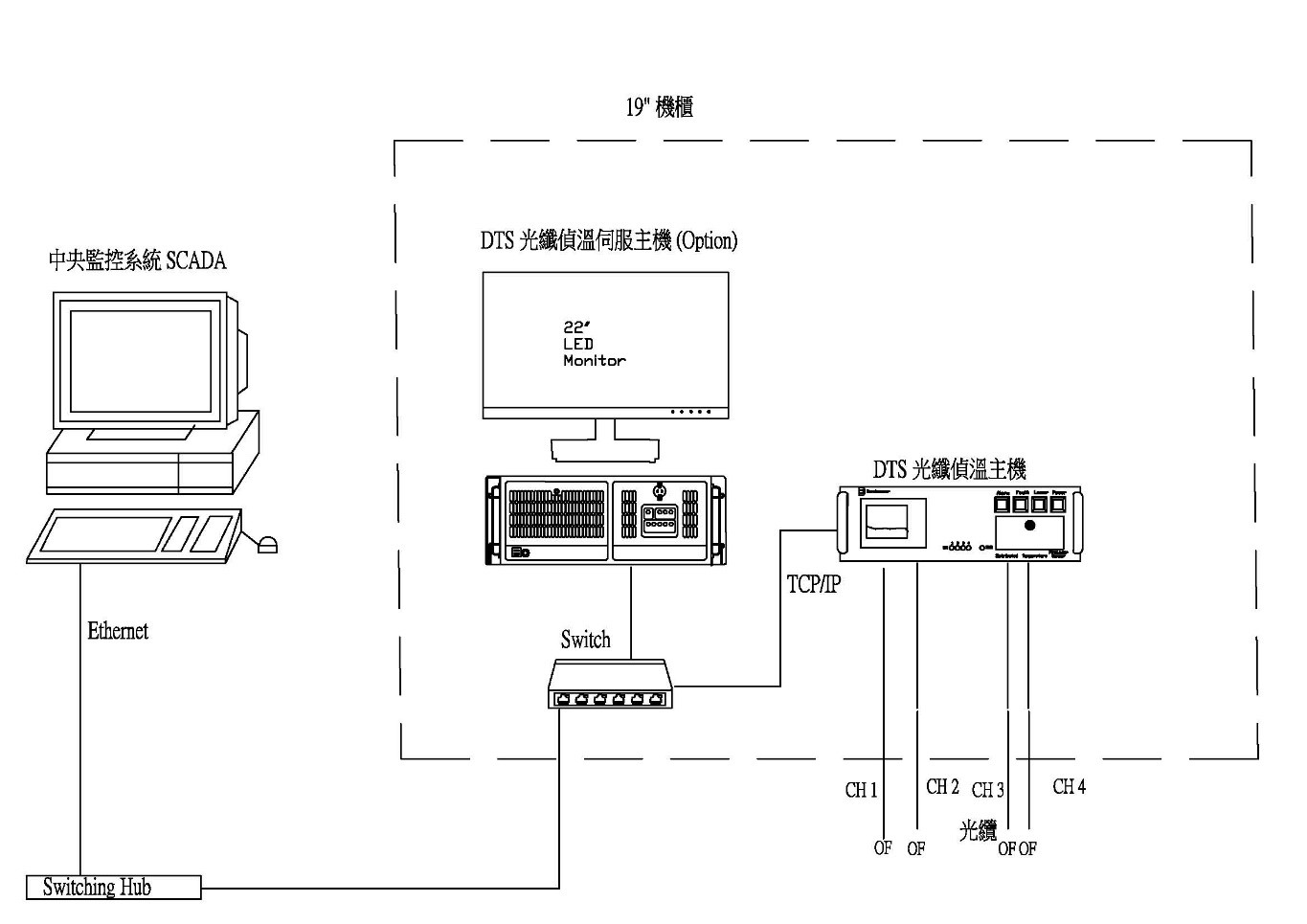

3.1 機房光纖偵溫系統-架構圖
3.2 光纖偵溫系統-光纖佈放路徑圖
略
